在金屬加工、機械制造、模具生產等眾多工業領域，高效、精準的鉆孔作業是生產流程中不可或缺的一環。搖臂鉆床作為一種經典的通用機床，憑借其獨特的結構和強大的加工能力，長期以來在車間中扮演著至關重要的角色。它不僅是產品庫中的標準配置，更是提升生產效率、保證加工質量的關鍵設備。

一、搖臂鉆床的核心結構與工作原理

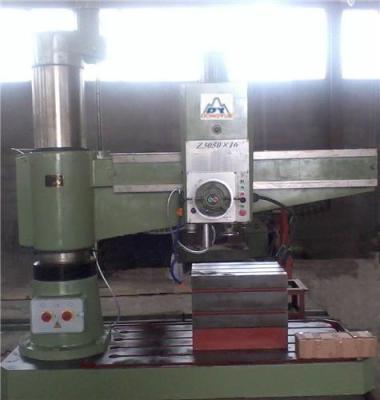

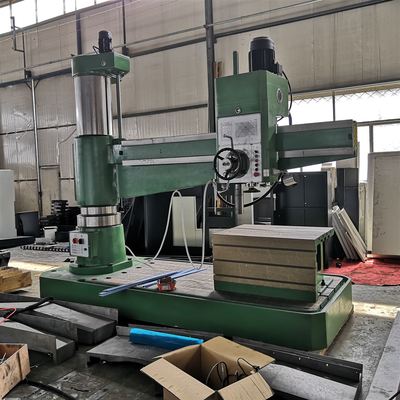

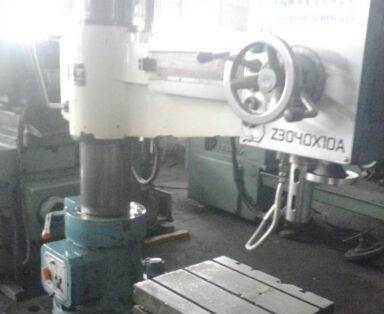

搖臂鉆床，顧名思義，其最顯著的特征是一個可以繞立柱進行360度旋轉，并能沿立柱上下移動的搖臂。主軸箱安裝在搖臂上，可沿?fù)u臂導軌水平移動。這種獨特的三維可調結構——立柱旋轉、搖臂升降、主軸箱橫移——使得操作者能夠在不移動笨重工件的情況下，快速、方便地將鉆頭定位到工件上需要鉆孔的任何位置，極大地提高了加工靈活性和效率。

其工作原理是：電機通過變速箱將動力傳遞給主軸，使安裝在其末端的刀具（如鉆頭、鉸刀、絲錐等）產生高速旋轉的主運動；通過進給箱和操縱手柄，控制主軸連同刀具向工件做垂直方向的進給運動，從而完成切削加工。

二、主要類型與技術特點

根據結構和功能的不同，搖臂鉆床主要可分為以下幾類：

1. 普通型搖臂鉆床：最為常見的基礎型號，具備搖臂鉆床的基本功能，適用于單件、小批量生產中的鉆孔、擴孔、鉸孔和攻絲等作業。
2. 萬向搖臂鉆床：其搖臂和主軸箱除了常規運動外，還可能具備額外的擺動角度，適用于在復雜工件或特定角度上進行鉆孔，靈活性更高。
3. 數控?fù)u臂鉆床：集成了數控系統，能夠?qū)崿F(xiàn)坐標位置的數字化精確控制和自動化加工。它編程簡單，特別適合加工孔系位置要求高、批量較大的零件，是現代化智能制造的體現。
4. 滑座式搖臂鉆床：其底座帶有滑座，整個機床可以在導軌上移動，進一步擴大了加工范圍，適用于超長工件的加工。

搖臂鉆床的技術特點突出體現在其 “大范圍、高效率、強適應性” 上。它能夠加工大型、重型工件，最大鉆孔直徑從幾十毫米到上百毫米不等，跨度范圍廣。其剛性好、功率大，能進行強力切削。

三、在產品庫與選型中的關鍵考量

將搖臂鉆床納入企業或車間的產品庫時，需根據實際生產需求進行科學選型，主要參數包括：

• 最大鉆孔直徑：決定機床的加工能力上限，是核心參數。
• 主軸中心線至立柱母線距離（最大/最?。?/strong>：決定了機床的水平加工范圍。
• 主軸端面至底座工作面距離（最大/最?。?/strong>：決定了機床的垂直加工范圍，影響可加工工件的高度。
• 主軸轉速范圍與級數：影響對不同材料（如鋼、鑄鐵、有色金屬）的加工適應性和切削效率。
• 主軸行程：?jiǎn)未芜M(jìn)給可鉆削的深度。
• 主電機功率：影響切削扭矩和機床的動力性能。
• 數控功能（如適用）：關注控制系統品牌、定位精度、聯動軸數等。
